第7回の宿題、実際に図を描いてみましたか？ 「図を描くこと」は「設計の矛盾に気づくこと」でもあります。僕なりの回答例と、設計のポイントを解説します。

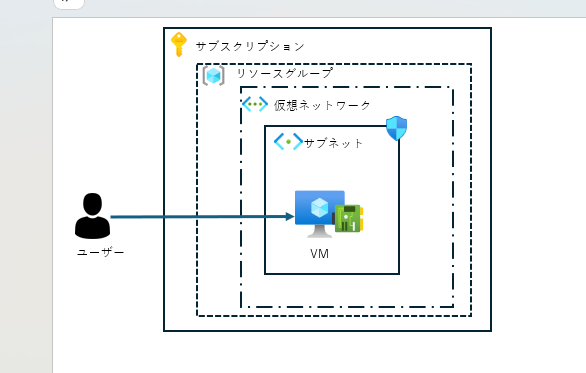

1. 【基本編】第6回コードの図解例
第6回で作ったリソースを整理すると、以下のような「入れ子構造」になります。
- 最外枠：サブスクリプション（お財布）
- 中枠：リソースグループ（管理の箱）
- 内枠：VNet（仮想ネットワーク）
- 最小枠：サブネット（区画）
図解のポイント： ユーザー（人のアイコン）から線を伸ばし、インターネットを介してVMに到達する流れが描けていれば正解です。枠線の色や太さを変えて「どこが境界線か」を明確にできましたか？

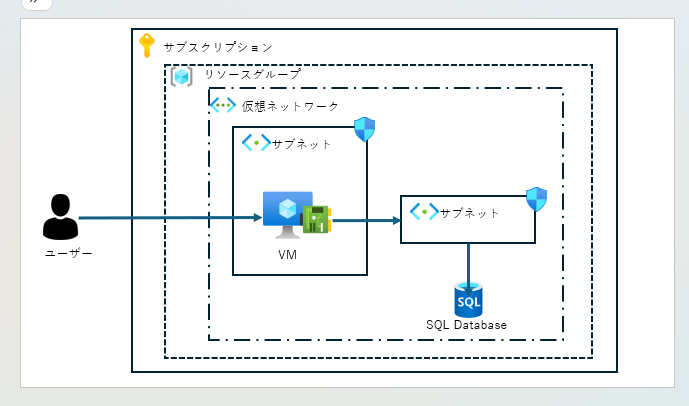

2. 【応用編】データベース（SQL Database）はどこに置く？
ここが設計の面白いところです。
※あくまで僕が思う正解ですので、現場の方の意見に沿って修正等加えてください！
Q1：データベースのアイコンはどこに置く？
回答のヒント： データベースはVM（サーバー）と通信するものですが、Azure SQL DatabaseのようなPaaS（サービスとして提供されるもの）の場合、「VNet（ネットワークの枠）の外」に描くのが一般的です。 もちろん、VNetの中からしかアクセスできないように制限をかけますが、図解としては「管理された別のサービス」として隣に並べることが多いです。
Q2：ユーザーからの線はどこに繋ぐ？
回答： ユーザーからの線は、データベースに直接繋いではいけません。 ユーザーが直接データベースを触れる状態は、セキュリティ上非常に危険です。必ず「ユーザー → VM（アプリ） → データベース」という順番で線が繋がるように描きます。
これが「意図のある設計」の第一歩です。
3. 最後に：設計図を描けるエンジニアへ
全7回の連載を通して、Azureの基礎からお財布事情、そしてTerraformによる自動化までを駆け抜けてきました。
インフラの世界は、コードを書くだけではありません。 「なぜこの構成なのか」を考え、それを「図」で表現し、周囲に伝える。この積み重ねが、エンジニアとしての確かな価値に繋がります。
この連載が、皆さんの素晴らしいエンジニアライフの最初の一歩を支える「設計図」になれば幸いです。最後までお付き合いいただき、本当にありがとうございました！
